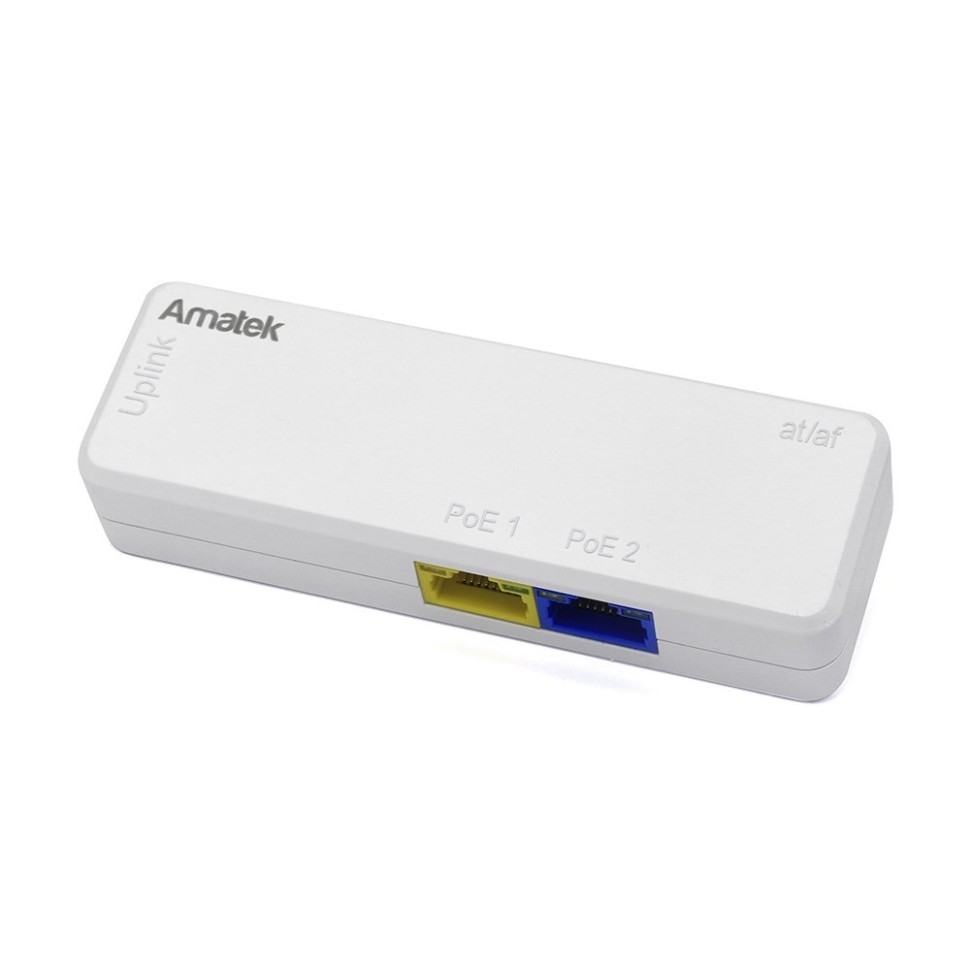

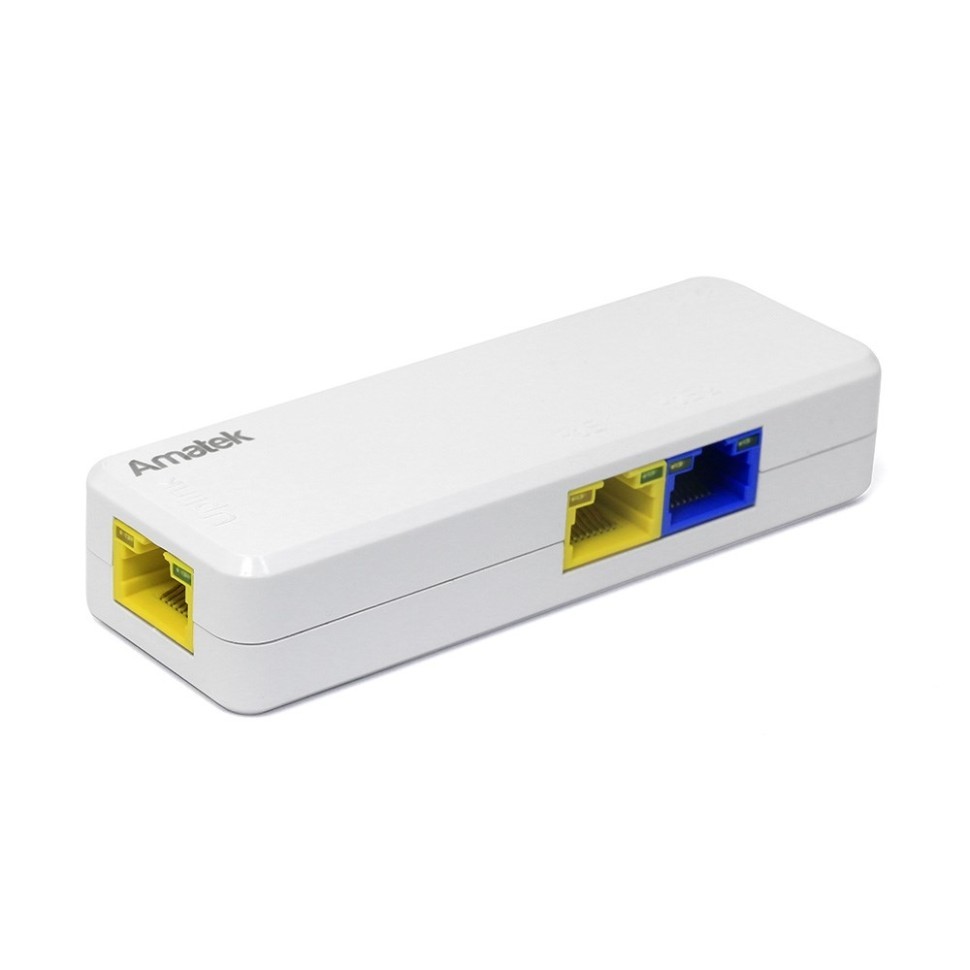

AN-PE12 - PoE удлинитель Ethernet на 2 выхода, 100 Мбит/с

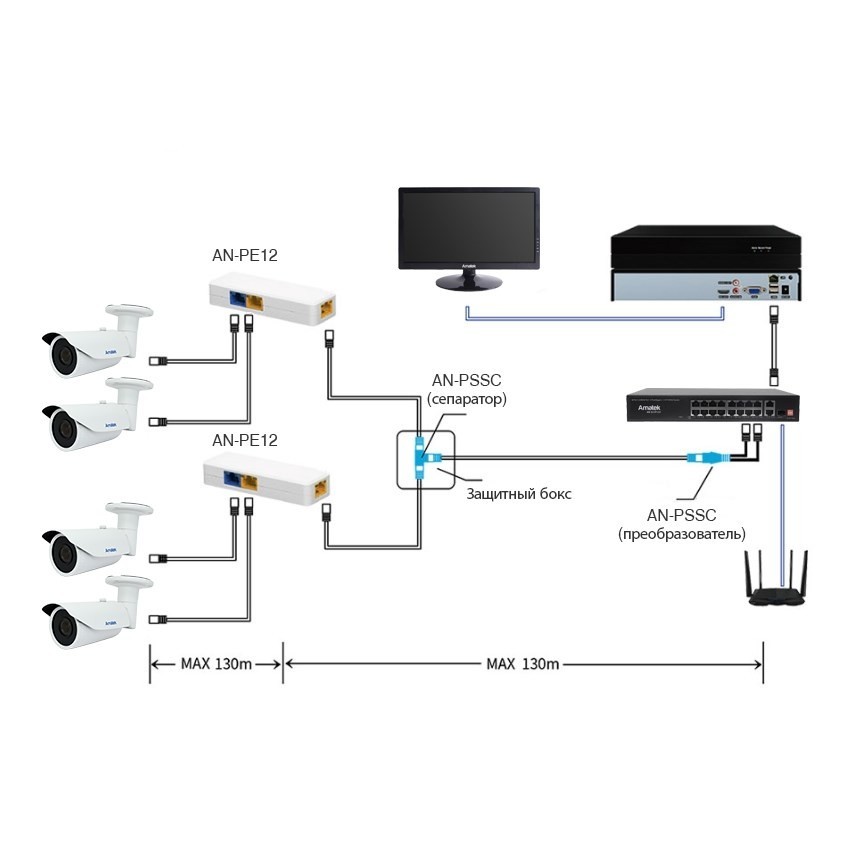

PoE удлинитель на 2 выхода для передачи Ethernet и питания Passive PoE+ на расстоянии до 130м на скорости до 100Мбит/c и на расстоянии до 650м при каскадном включении.

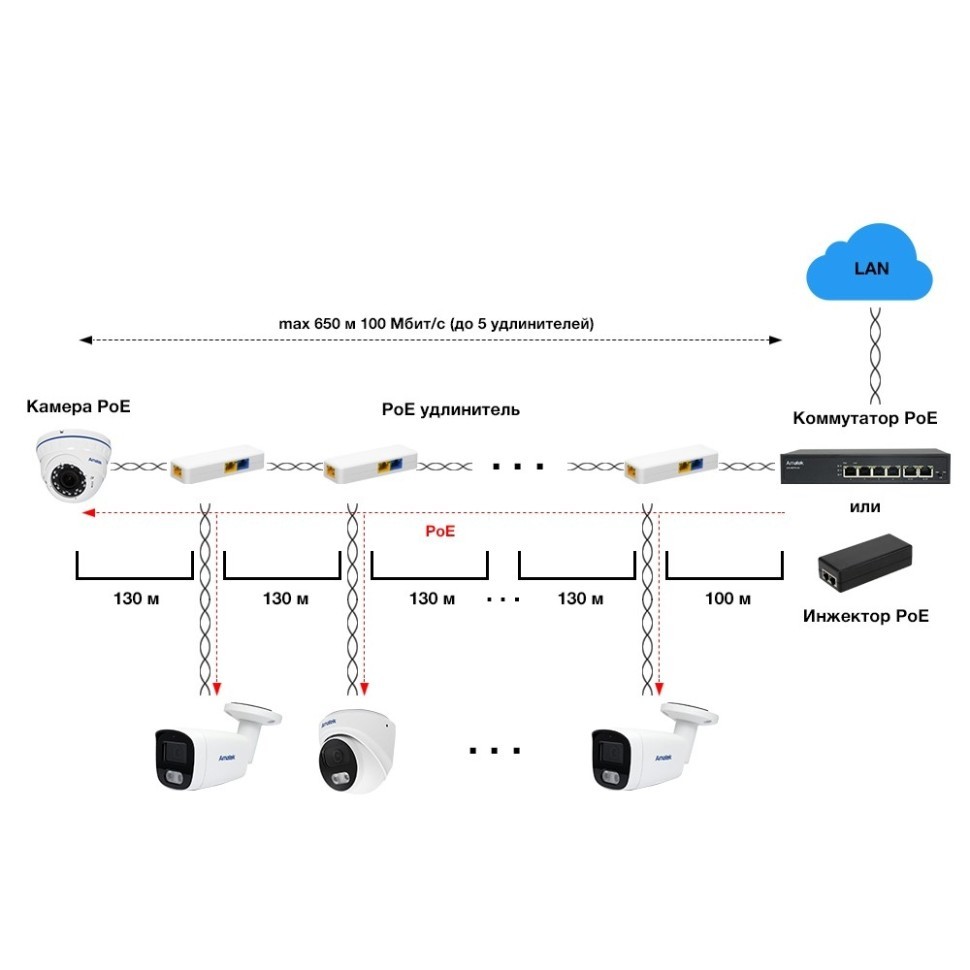

Удлинитель может получать питание по локальной сети с PoE+ (30Вт, 802.3af/at) или Passive PoE (60Вт) и передавать данные и питание на следующие 100 м сети Ethernet. В зависимости от потребляемой мощности можно организовать до 5-х участков в одной ветви локальной сети. Таким образом, можно увеличить расстояние передачи до 650м для устройств 100 Мбит/с

При последовательном подключении каждый удлинитель использует часть мощности PoE для своей работы, также есть потери мощности на длинных соединительных кабельных линиях. Таким образом, при последовательном подключении удлинителей остаётся малый запас мощности PoE, которого часто недостаточно для питания устройств с высоким потреблением.  Удлинитель обеспечивает передачу данных по сети Ethernet, а питание удалённого устройства необходимо обеспечить по месту его установки.

Power over Ethernet (PoE):

• 2 выходных порта с различными Passive PoE. Выходы для подключения различных PoE устройств: IP видеокамеры, Wi-Fi точки доступа, удлинители и т.п.). Удлинитель совместим по питанию с устройствами PoE/PoE+/HiPoE+ или PassivePoE.
• Выходы:
  • PoE1 : выход 100Мбит/c с выдачей Passive PoE (30Вт)
  • PoE2 : выход 100Мбит/c с выдачей Passive PoE (60Вт)
• Вход "PoE Uplink": 100Мбит/c с получением питания удлинителем по HiPoE+ (до 60Вт,  802.3af/at/bt) или PassivePoE
• Суммарная мощность на выходах меньше мощности полученной по входу  "PoE Uplink"  не может превышать 56Вт
• WatchDog – функция контроля зависания, подключенный к удлинителю устройств с последующим их перезапуском (перезагрузкой). WatchDog работает постоянно.

Внимание: Мощность подключенных r удлинителю PoE-потребителей должна быть меньше мощности, поданной на удлинитель через вход "PoE Uplink"

Коммутация:

• Коммутационная способность 600 Мбит/с
• Метод коммутации – хранение и передача (Store and Forward)
• Таблица MAC адресов 2К
• Задержка до 16мс
• Скорость передачи 200Mbps Full Duplex 100 Мбит/с. Half Duplex 10Mbps или 100Mbps .

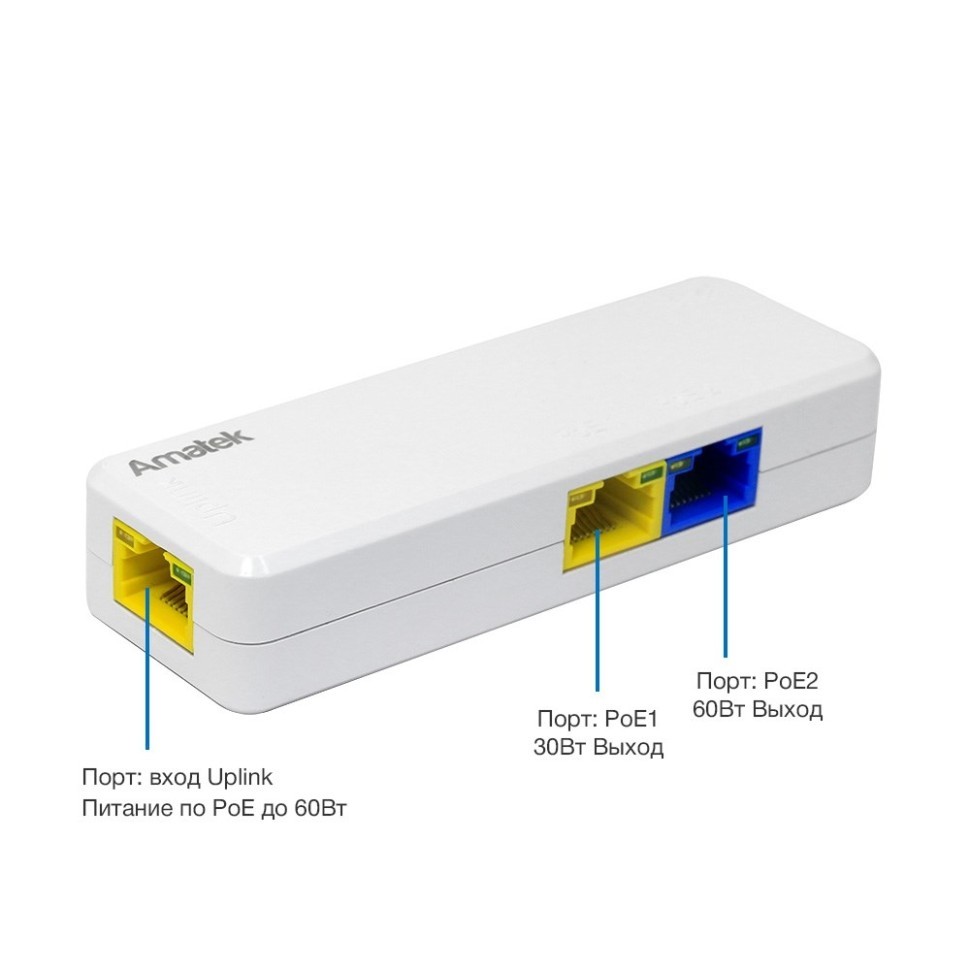

Назначение контактов интерфейсов:

• вход "PoE Uplink" : 1/2/4/5(+), 3/6/7/8(-), 48-55В, 60Вт
• выход "PoE1" : 1/2(+) 3/6(-), 52В, 30Вт  (метод А)
• выход "PoE2" : 1/2/4/5(+), 3/6/7/8(-), 53В, 60Вт

Индикация: питание, линк на портах.

Защита интерфейсов от статических разрядов до 8кВ, грозозащита до 6кВ

Промышленные стандарты:

• EC 61000-4-2 устойчивости к статическим разрядам (ESD)
• IEC 61000-4-5 устойчивости к импульсным перенапряжениям

Питание удлинитель получает по HiPoE+ (до 60Вт,  802.3af/at/bt) или PassivePoE через вход "PoE Uplink"

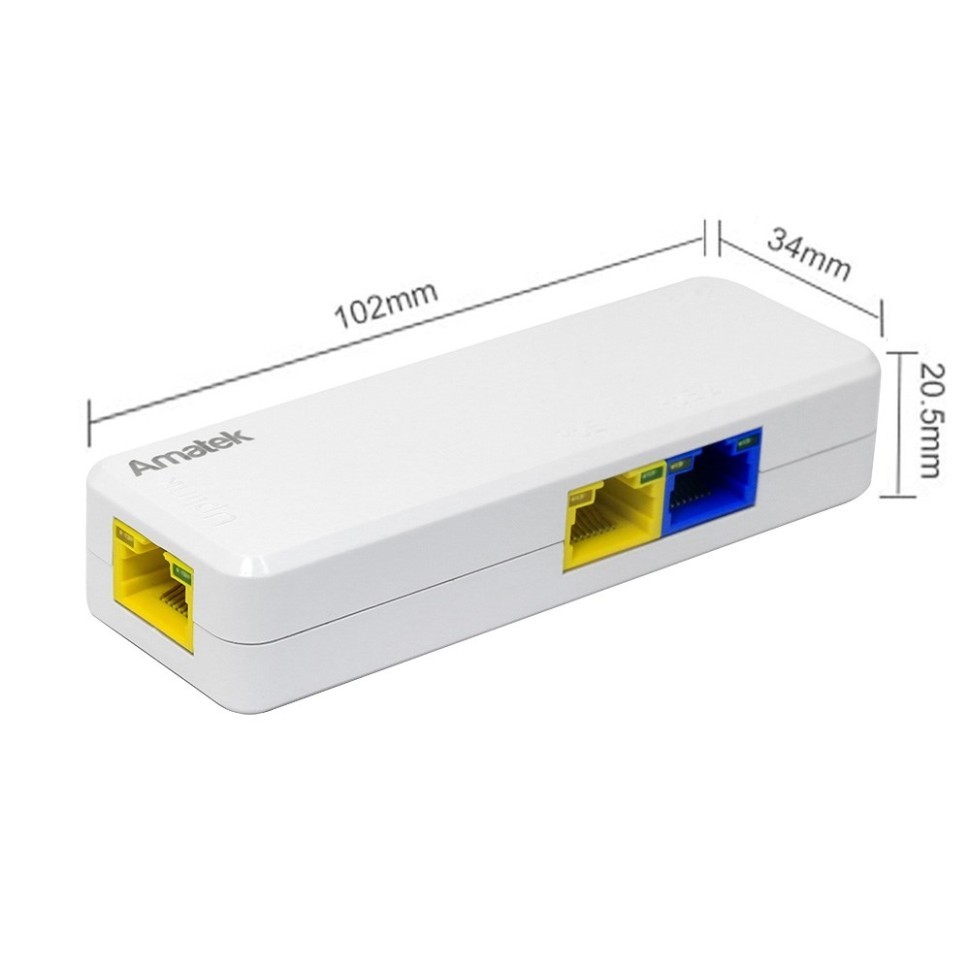

Пластиковый корпус с размерами 102 x 34 x 20,5 мм.

Температура эксплуатации -30 ... +60°C, влажность 10-90%

Примечание: Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.
