AN-SGM10P8M - 12-портовый гигабитный управляемый L2 коммутатор с HiPoE до 150Вт

12-портовый управляемый 100/1000 Мбит/с настольный/монтируемый в стойку коммутатор с HiPoE до 150Вт.

Особенности:

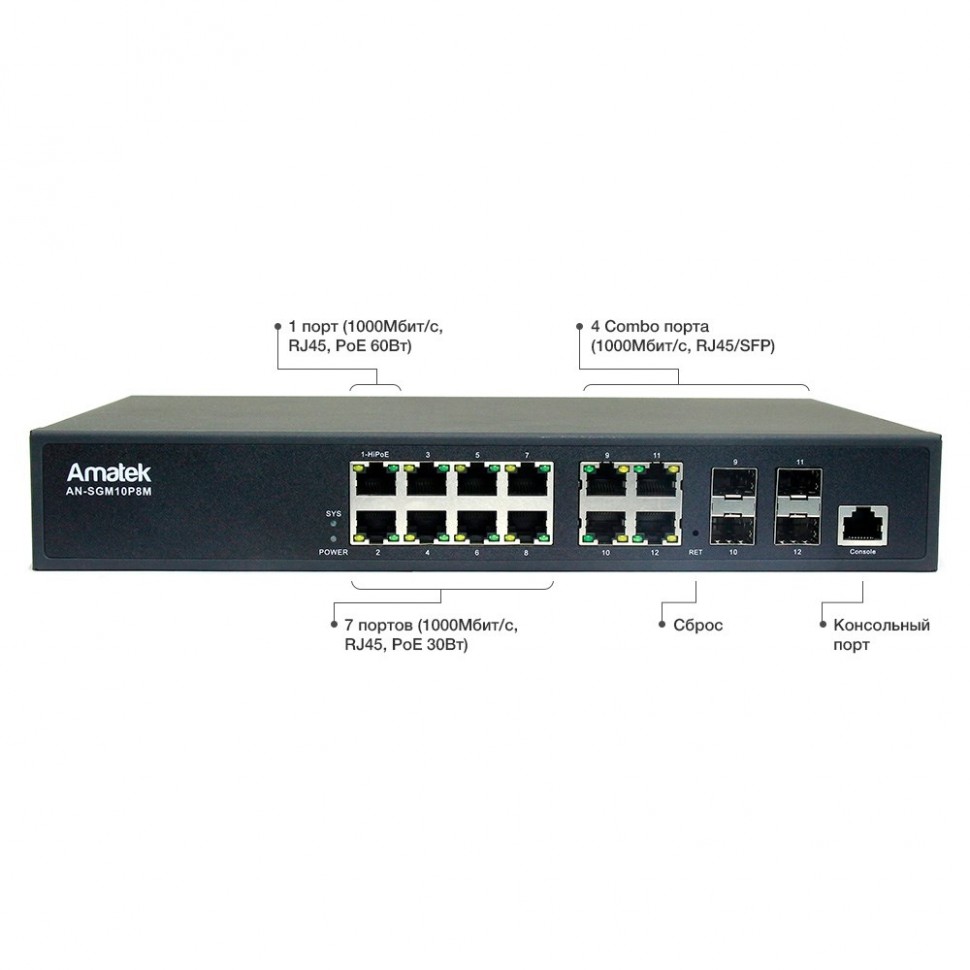

• 8 портов 100/1000 Мбит/с с поддержкой PoE:
  • 1 порт с HiPoE (60Вт, поддержка устройств PoE/PoE+/HiPoE).
  • 7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+).
• 4 порта Combo (100/1000Base-T/SFP) 10/100/1000 Мбит/с, автосогласованием авто-MDI/MDIX (разъёмы RJ45)

Управление:

• Поддержка VLAN: IEEE 802.1q (4094 VLAN ID). Voice VLAN; Port/ MAC/Protocol-based VLAN, GVRP
• Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.
• Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS).
• Возможна изоляция порта, BPDU фильтрация / защита, TC/Root защита.
• Зеркалирование портов
• Качество обслуживания (QoS): 4 очереди вывода на каждый порт, ограничение скорости по порту / потоку, планирование очередей (WRR), классификации на основе портов (MAC, 802.1p CoS, DSCP)
• Функции управления широковещательным (multicast) трафиком:
  • IGMP Snooping  v1/v2/v3,  IGMP querier, до 256 групп.
  • MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6
  • GMRP протокол динамической регистрации принадлежности к многоадресной группе.
  • multicast VLAN - рассылка для одной и той же группы получателей, находящихся в разных VLAN.
• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.
• Статистика обработки пакетов по портам
• Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c/v3), консольный порт
• Обновление прошивки TFTP  или через WEB-интерфейс
• Импорт/экспорт файла конфигурации настроек коммутатора

Безопасность:

• Аутентификация IEEE 802.1x
• Аутентификация доступа пользователей на основе RADIUS / TACACS+
• Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса источника и назначения, IP-адреса.
• Протоколы безопасности: SSH (v1/v2), SSL (v2/v3), SNMP, TLS(v1)
• IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов
• MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети
• Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту
• DHCP Snooping и DHCP Option82 - предотвращает несанкционированные (мошеннические) действия по DHCP сервису
• Различные настройки безопасности BPDU
• Функции защиты от DoS-атак
• Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак
• IP Source Guard - ограничение трафика через интерфейс коммутатора

Power over Ethernet (PoE):

• 1 порт ("№ 1") 10/100/1000Мбит/с с поддержкой HiPoE+ до 60Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-). Поддерживает устройства PoE/PoE+/HiPoE
• 7 портов ("№ 2-8") 10/100/1000 Мбит/с с поддержкой PoE+ для каждого порта до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-)
• Поддержка потребляемой мощности до 30 Вт для каждого PoE-порта
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 150 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 аf/at/bt тип 3
• WatchDog – функция контроля зависания, подключенный к коммутатору устройств с последующим их перезапуском (перезагрузкой). Включение и настройка параметров WatchDog производится в меню коммутатора. Индивидуальная настройка для каждого порта коммутатора.

Коммуникации

• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
• 4 порта Combo (RJ45/SFP) позволяет соединять коммутатор по медным или оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули:
  • 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров или 10мкм одномодовое волокно (SMF) от 2 до 5000 метров.
• 1 консольный порт (RJ45)

Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 128 Гбит/с
• 8K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Скорость пересылки пакетов 40,32 миллионов пакетов в секунду
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка jumbo-кадров до 10240 байт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet.
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.
• IP протоколы: IPV4, IPV6.

Свойства

• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Грозозащита интерфейсов 6000В
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Металлический корпус, возможно размещение на рабочем столе, настенного размещения или крепление в стойку 19”, шасси высотой 1U

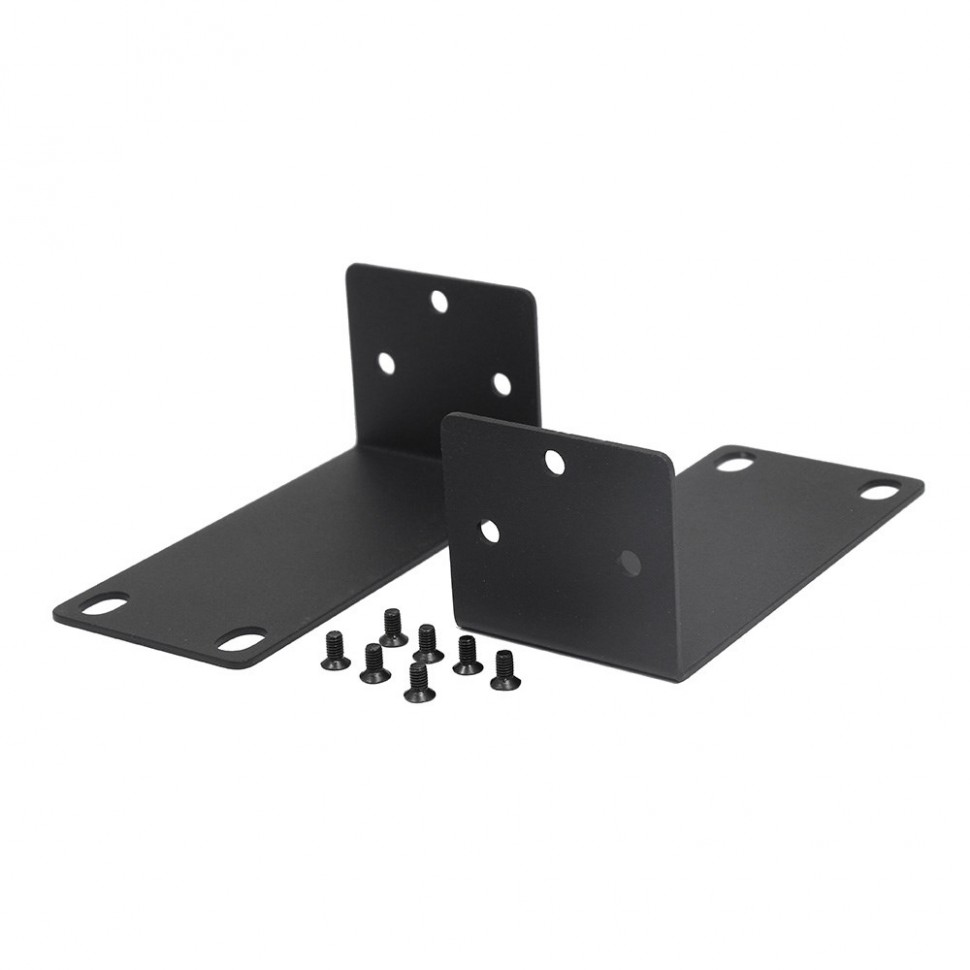

• Кронштейны для крепления коммутатора в стойку 19” в комплекте
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 45 000 часов
• 2 встроенных малошумящих вентилятора.
• Рабочая температура -20 ℃...+55 ℃, относительная влажность 20%...95% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 20Вт

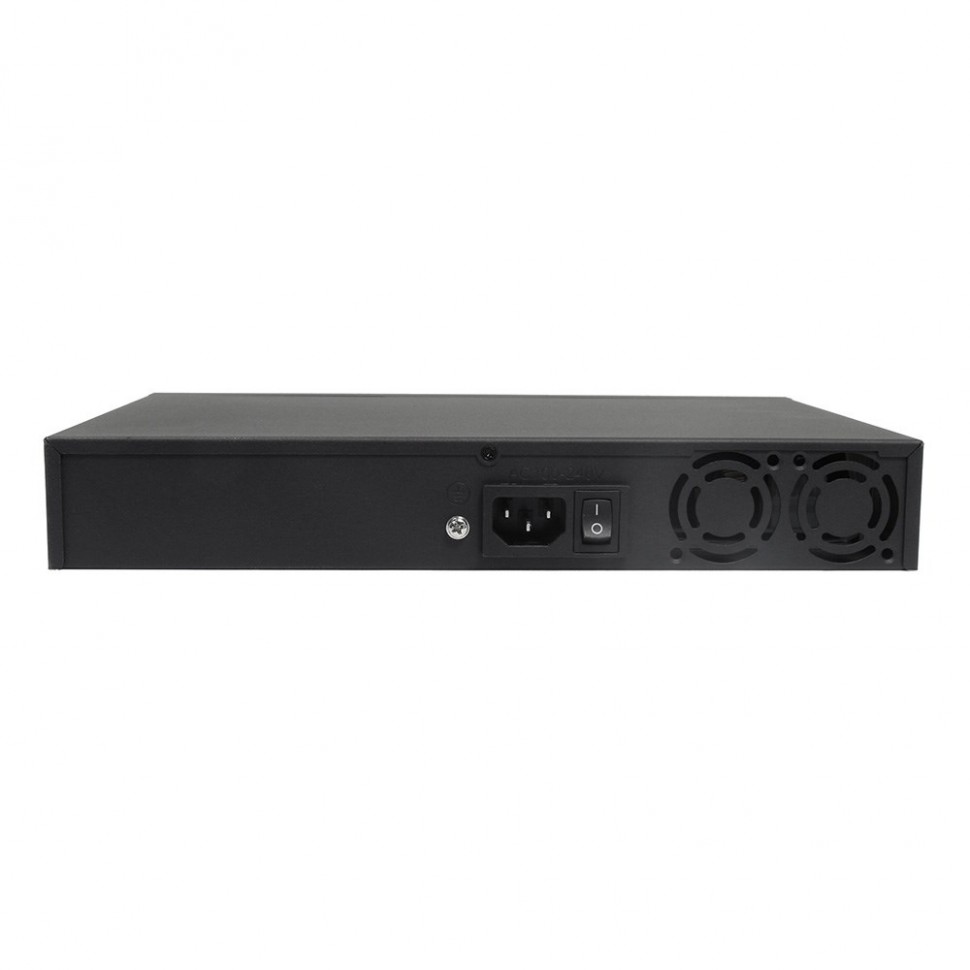

• Питание от сети AC 110-240В, 50/60 Гц (встроенный блок питания).

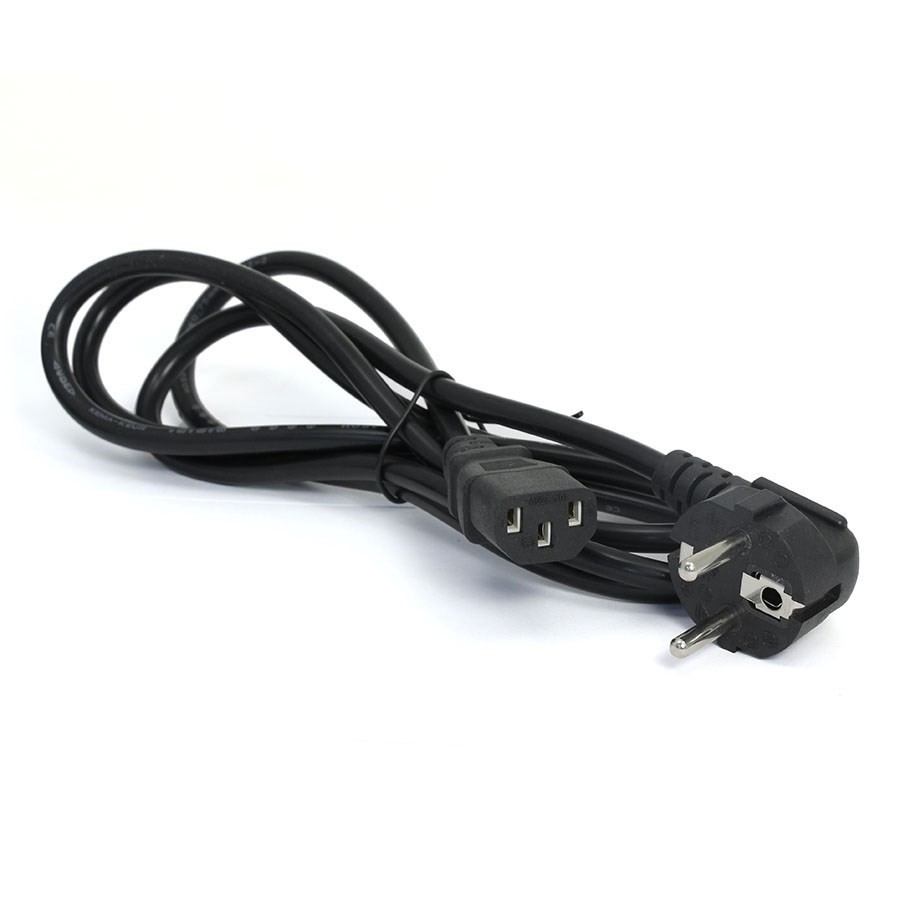

Комплект поставки: коммутатор,  шнур питания, инструкция, комплект для монтажа в стойку 19".

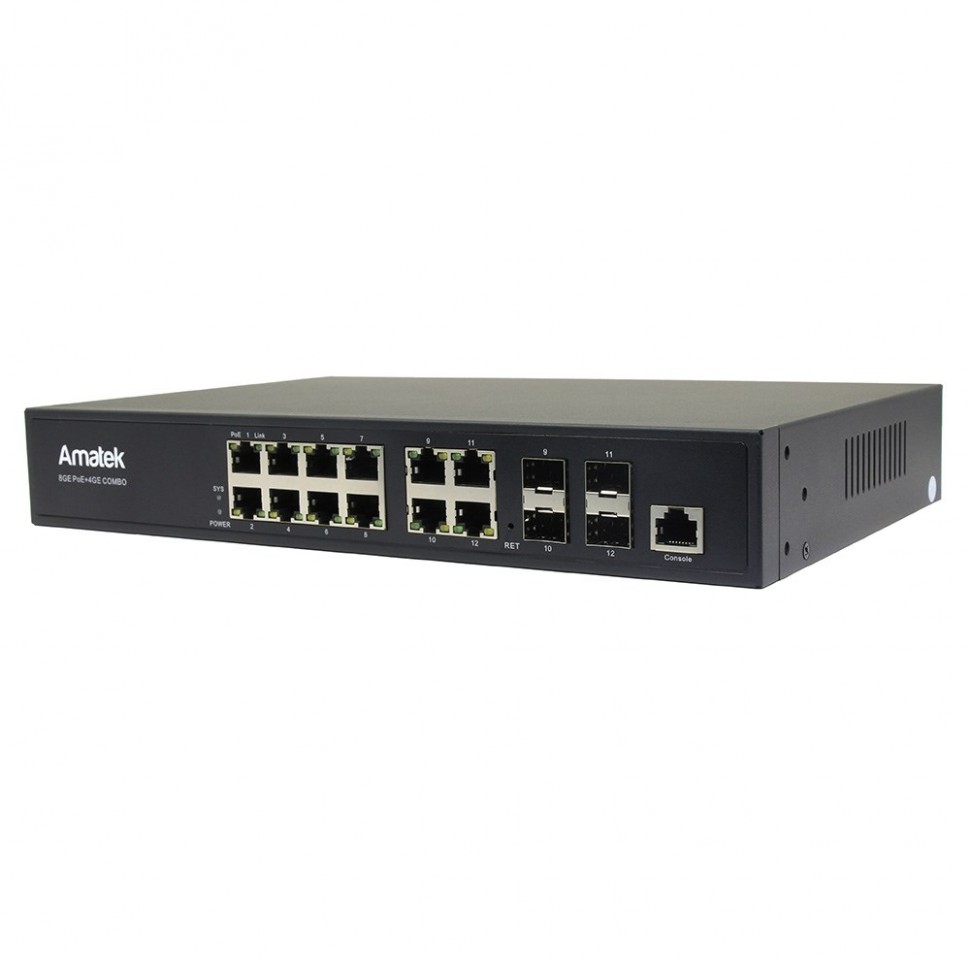

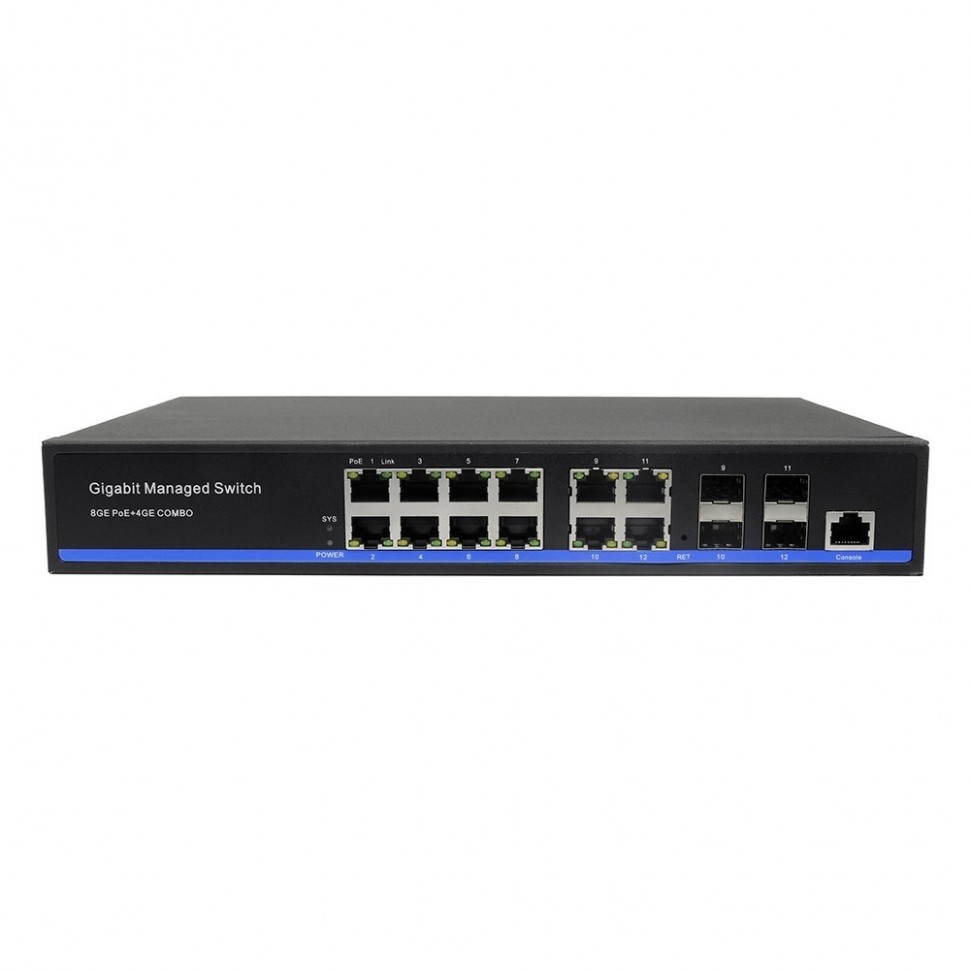

Летом 2024 произошло изменение дизайна корпуса.
